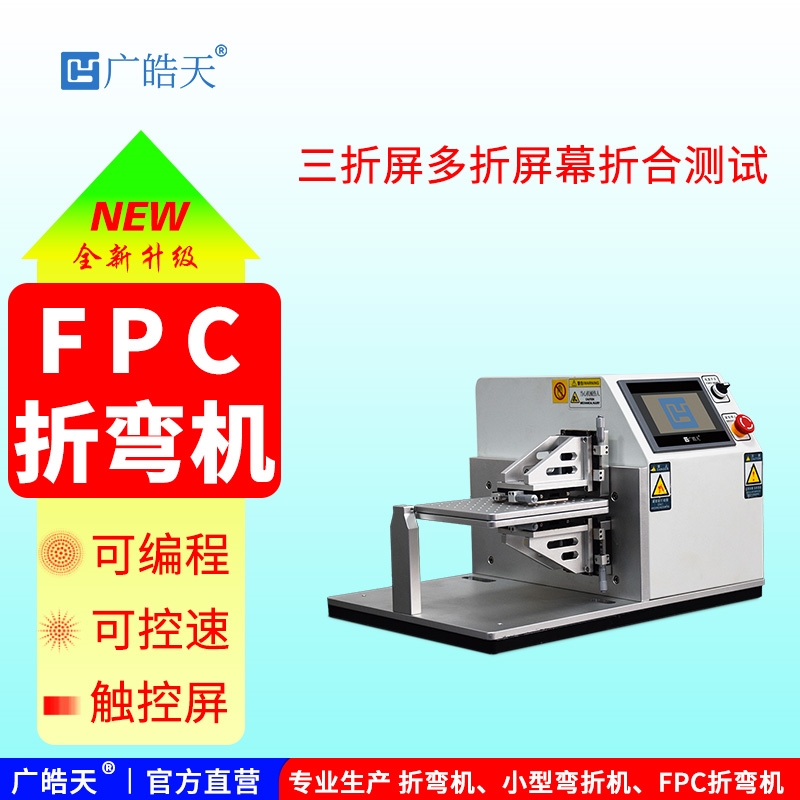

FPC 折弯机 线路板自动折弯加工设备

一、 产品详情
本设备采用高强度机体结构，搭载高性能伺服电机、精密运动控制模块及人性化人机界面（HMI）。核心部件包括高精度对位CCD视觉系统、可编程多轴运动控制系统以及耐用的精密折弯治具，确保设备长期稳定运行与重复定位精度。

二、 主要用途
专门用于对贴装完元器件的柔性电路板（FPC）或软硬结合板进行预定角度的自动弯折处理。广泛应用于智能手机、平板电脑、可穿戴设备、无人机等电子产品的内部组装环节，实现FPC在有限空间内的精准布线与连接。

FPC 折弯机 线路板自动折弯加工设备

三、 技术参数

• 折弯精度：±0.05mm

• 重复定位精度：±0.02mm

• 折弯角度范围：0° - 180°（可调）

• 适用FPC厚度：0.05mm - 0.5mm

• 生产效率：依据产品复杂度，可达每小时数百至数千次

• 电源要求：AC 220V / 380V， 50/60Hz

• 气源压力：0.5 - 0.7 MPa

四、 工作原理
设备首先通过真空吸附或专用夹具将FPC精准固定于治具上。随后，高分辨率CCD相机对FPC上的标记点进行视觉定位，将数据反馈给控制系统。系统驱动伺服电机，控制折弯头或折弯臂，按照预设的程序轨迹和角度，完成对FPC的精准、平稳弯折。整个过程全自动完成，无需人工干预。

五、 满足标准
设备设计与制造符合CE安全认证标准，其精度与稳定性满足IPC国际电子工业联接协会的相关标准，确保加工后的FPC符合行业对可靠性、一致性的苛刻要求。

六、 应用领域

• 消费电子：手机摄像头模组FPC、屏幕排线、主板连接FPC的弯折。

• 汽车电子：车载显示屏、传感器内部的柔性线路板成型。

• 医疗设备：便携式医疗设备内高密度连接的FPC加工。

• 通讯设备：5G模块、光模块内部的精密FPC折弯。

七、 产品特点

1. 高精度与高稳定性：伺服系统与视觉对位结合，保证每次折弯的一致性。

2. 高度自动化：从上料、定位到折弯、下料全流程自动完成，大幅降低人力成本。

3. 操作简便：图形化中文操作界面，程序可存储与调用，换线快速。

4. 通用性强：通过更换治具，可适应多种不同形状和尺寸的FPC产品。

5. 安全可靠：配备光栅安全防护、紧急停止按钮等多重安全保护装置。

八、 风道系统
设备内部设计有优化的风道冷却系统，能有效带走伺服驱动器及主轴电机运行时产生的热量，确保核心部件在恒定的适宜温度下工作，保障设备在长时间高负荷运行下的精度与寿命。
