FPC折弯机，适用于电子柔性线路板高效弯折生产厂家广东皓天检测仪器有限公司拥有专业的生产研发技术，一站式周到服务。作为一家专注于试验设备产品的大型仪器制造商，皓天设备致力于为消费者提供技术、品质的优秀产品。

产品详情

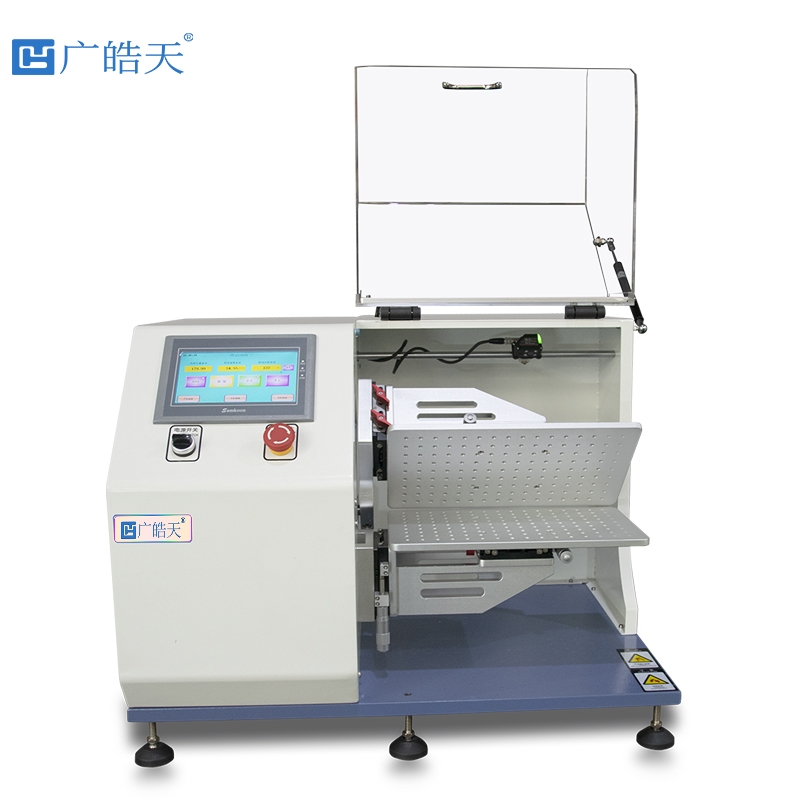

FPC折弯机是一款专为柔性印刷电路板设计的精密自动化加工设备。它通过精密的机械与控制系统，实现对FPC/FFC等柔性线路板进行特定角度和形状的准确、快速弯折，替代传统手工折弯，是提升电子产品组装效率与一致性的关键设备。

产品用途

主要用于各类需要弯折工序的柔性线路板，如手机、平板电脑、笔记本电脑的排线，摄像头模组连接线，智能穿戴设备内部线路，汽车电子连接线等，实现L形、U形、Z形等多角度弯折。

FPC折弯机，适用于电子柔性线路板高效弯折

主要技术参数

• 折弯角度范围：0° 至 180°（可精准设定）

• 折弯精度：通常可达±0.1mm，角度公差±1°

• 适用FPC尺寸：长宽可定制，通常支持宽度5mm-150mm，厚度0.05mm-0.5mm

• 驱动方式：伺服电机驱动（主流高精度机型）

• 控制系统：PLC + 触摸屏人机界面

• 工作速度：依产品复杂度而定，通常单次循环数秒内完成

• 气压要求：0.4-0.7MPa

箱体结构与材质

• 主体框架：采用高强度铝合金型材或优质钢结构，确保整体刚性与稳定性，有效减少振动。

• 工作台面：精密研磨的铝合金或钢制平台，平整度高，常配备真空吸附孔，用于固定FPC。

• 关键运动部件：采用高精度直线导轨、滚珠丝杠，保证运动平滑与定位准确。

• 防护罩：通常配备透明亚克力或钢化玻璃安全罩，兼顾操作可视性与安全性。

工作原理

1. 定位与固定：操作员或机械手将FPC放置于专用治具上，启动真空吸附将其平整固定。

2. 程序调用：通过触摸屏选择或调用预设加工程序（包含折弯角度、位置、下压深度等参数）。

3. 精准折弯：伺服电机驱动折弯下压至预定位置，与底部治具配合，使FPC在预设位置发生塑性变形，形成所需角度。

4. 成型与复位：完成折弯后，刀头自动复位，真空释放，取出成品。

满足标准

设备设计符合机械安全标准（如CE认证要求），满足电子制造业对静电防护的需求（部分机型配备ESD防护），确保生产环境与产品安全。

应用领域

广泛应用于消费电子、汽车电子、医疗设备、通信设备、航空航天、智能家居等所有使用FPC/FFC的电子制造行业，特别是在组装（Assembly）工序段。

产品特点

1. 高精度与一致性：消除手工折弯的差异，保证每一片产品品质相同。

2. 高效生产：自动化操作，速度远快于人工，大幅提升产能。

3. 操作简便：人性化编程界面，支持多种程序存储，换线快捷。

4. 高度柔性化：通过更换专用治具，可快速适应不同形状和尺寸的FPC产品。

5. 保护线路完好：精密控制折弯力度与弧度，避免FPC内部线路因过度应力而断裂或损伤。
